핵심: | 4 | 시리즈: | 1s |
---|---|---|---|
정격 전류: | 10A | 시험 전압: | 1.2kV rms |
IP 평가: | IP50 | 색: | 은 |

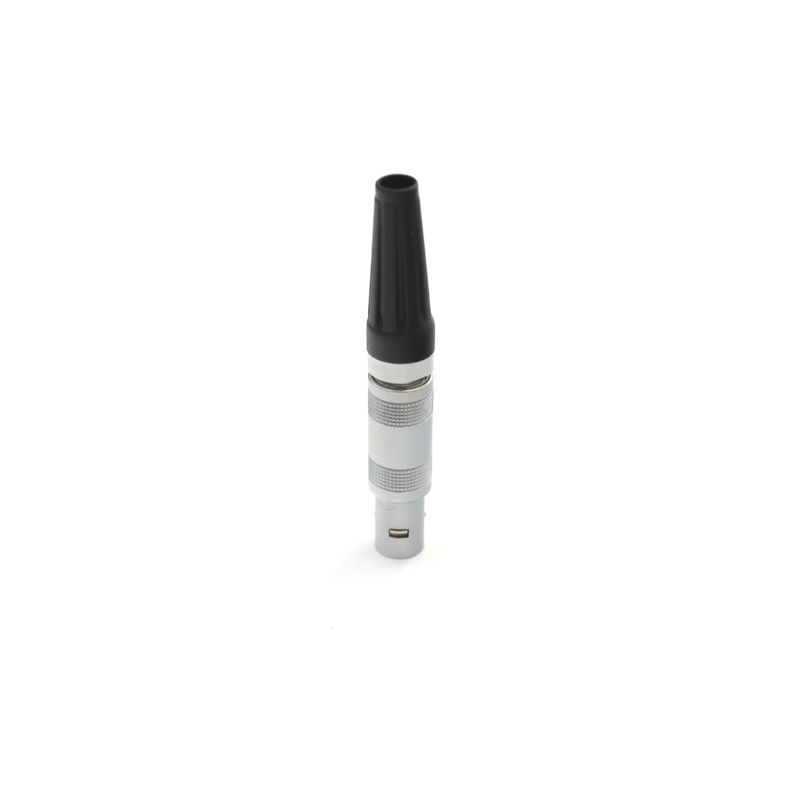

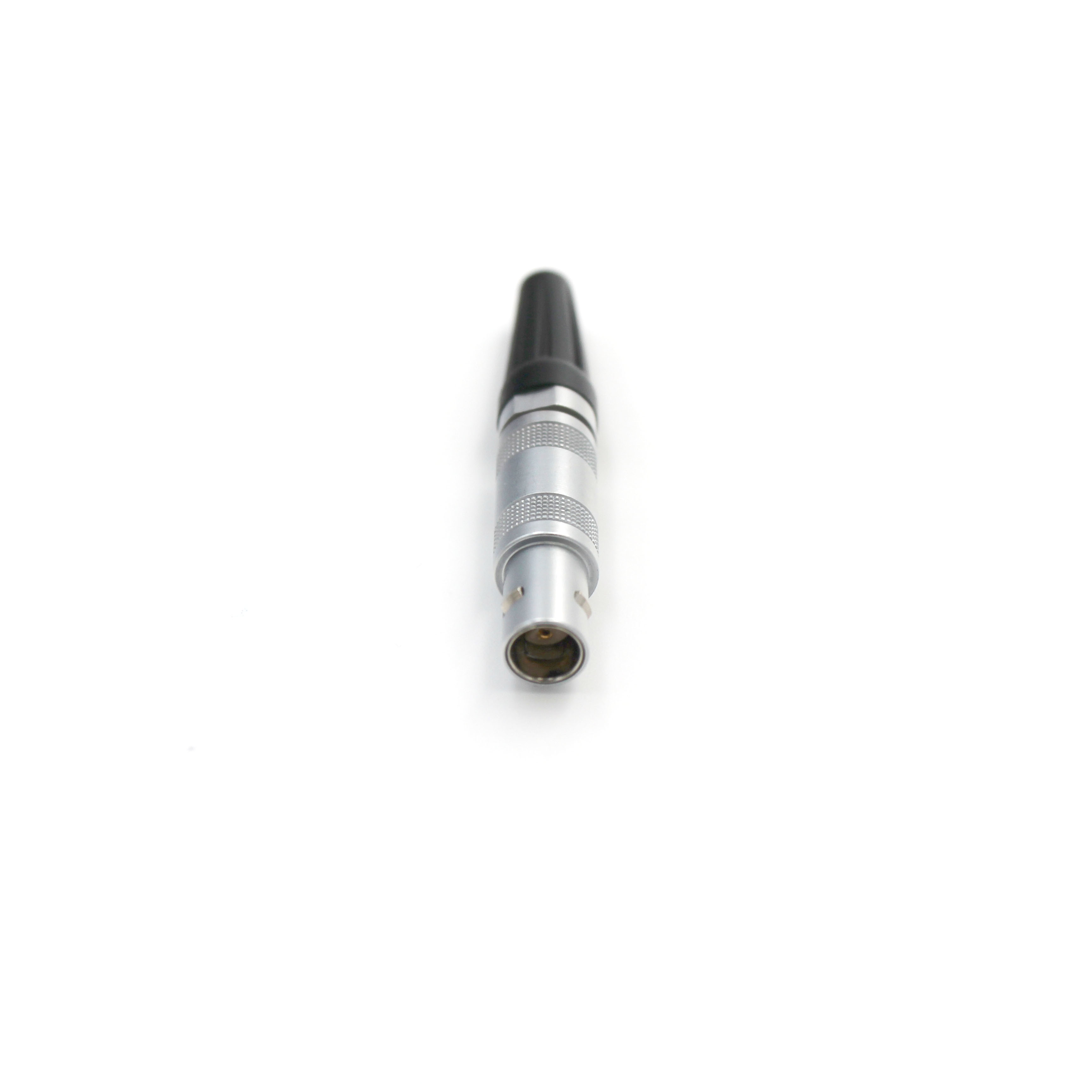

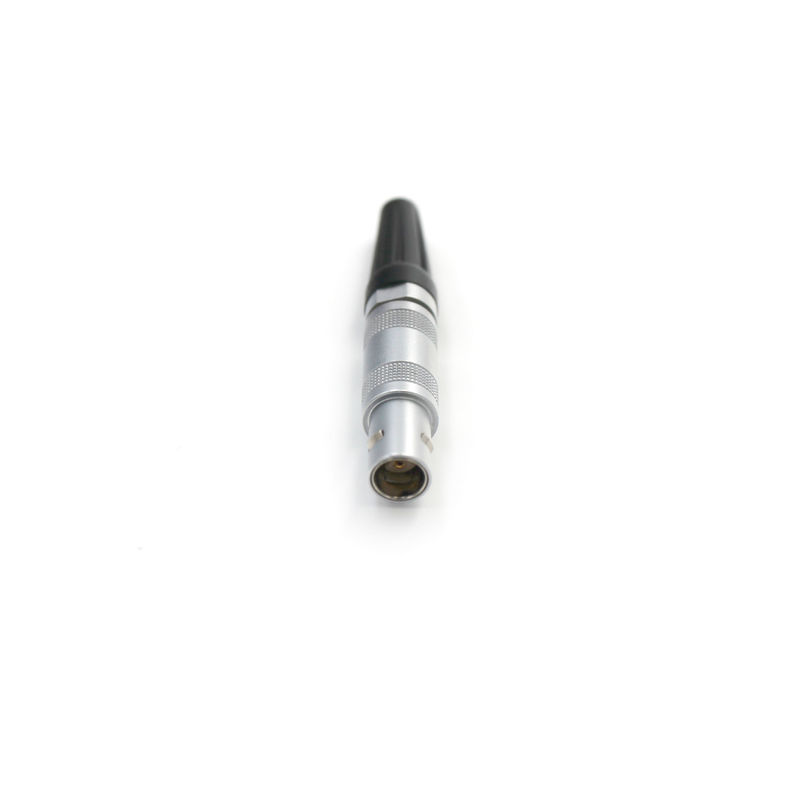

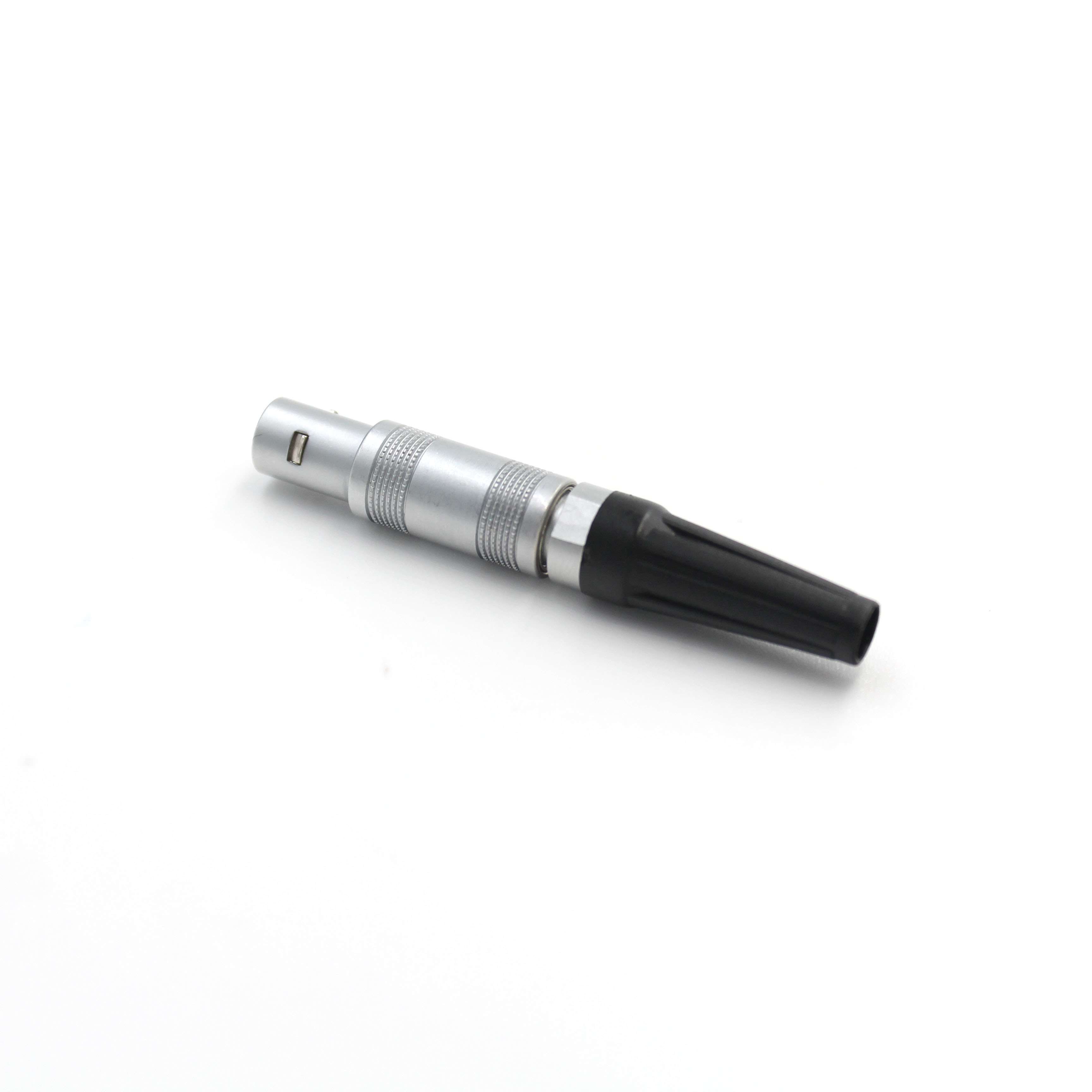

탐사기, 곧은 플러그 충격 내진동성을 위한 1S 시리즈 4 핀 은 연결기
다음과 같은 주요 특징과 1S 시리즈 4 핀 연결기 :
1. 푸쉬풀 방식 자기-래칭 시스템의 보안
2. 멀티 코어 타입(2-6)
3. 땜납 또는 PCB 접촉 (일직선과 팔꿈치)
4. 절약 공간을 위한 고밀도 설치
5. 배치하는 하이 로 절연체는 비정합시키기를 회피합니다
6. 가득 찬 EMC 차폐성을 위한 360 도 선별
1S 시리즈 4 핀 연결기의 상술 :
삽입물 | 4 저전압 |
구성 | 놋쇠 (도금처리된 금) |
절연체 | PPS |
임시 (분) | -40 deg C |
임시 (최대) | 200 deg C |
습도 (최대) | <> |
진동 | 15 G [10 Hz - 2000 Hz] |
충격 저항 | 100 G [6 부인] |
정격 전류 | 10A |
IP 평가 | IP50 |
1S 시리즈 4 핀 연결기의 애플리케이션 :
통신 시스템, 감시 장비와 같이, Defense&security
버릴 수 있는 장비와 같이, 미드칼 장비
과학적 연구와 같이, 테스트 & 측정
브로드캐스트, 원격 카메라 제어와 같이
재생 에너지와 같이, 에너지
해저 산업과 같이, 극도
기업 문화 :
비전--산업적 연결성 시스템의 세계의 주요 공급업체가 됩니다.
대표단--산업적인 필드를 위한 높은 신뢰도 연결성 시스템 해결책.
가치--품질 첫번째, 신속한 응답, 우수성, 전적인 참여, 성공 고객의 추구.
케이블 조립 과정 :
1. 차례로 덮개와 꼬리 부분 핵심과 케이블 클램프를 통하여 더 케이블을 통과하고, 질서에 따라 절연 조립체에 그것을 용접하세요.
2. 죔쇠 위의 기간이 절연 조립체에 돌출에 해당된다는 것에 주목하면서, 투 피스 절연체 죔쇠를 용접된 절연 조립체에 설치하세요.
3. 케이블 클램프 위의 돌출이 절연체 죔쇠에 홈에 해당된다는 것에 주목하면서, 더 케이블의 적절한 위치에 대한 케이블 클램프를 설치하세요.
4. 절연체 죔쇠 벨소리 위의 돌출과 플러그 조립체에의 더 갭에 유의하면서, 차례로 플러그 조립체 안으로 절연 조립체, 절연체 죔쇠와 케이블 클램프를 추진하세요.
5. 플러그 조립체에 꼬리 부분 핵심을 강화하세요.
6. 꼬리 부분 핵심의 상응하는 단계에 재킷을 두세요.
